630mm相贯线切割机方案

　　

　　数控管道相贯线切割机

　　

　　技

　　

　　术

　　

　　方

　　

　　案

　　

　　供货方：长沙聚才机电设备有限公司

　　

     公 司 简 介

　  长沙聚才机电设备有限公司 成立于2012年12月18日，坐落于长沙市高新开发区麓谷企业广场。是一家专门从事数控等离子、激光切割和机器人切割&焊接成套设备以及CNC机床的销售与技术服务提供商。公司拥有多名经验丰富的销售与技术工程师，均是在东南沿海地区外企（深圳和上海）从业多年的优秀人员,他们对激光、等离子、机器人切割&焊接系统和CNC系统以及弧压、电容调高控制等辅助设备的维修技术均相当专业，可谓是实力雄厚。

     公司秉承“信念支撑生命，奉献赢来赞誉，服务取得市场，坚持成就事业”的理念，致力于将国内外先进的数控切割、切削&焊接设备和加工工艺介绍给用户，为内地相关产业的转型升级贡献我们的微薄之力。我们的优势：因为工作关系，我们的技术人员曾与国内外众多数控等离子、激光切割机、机器人切割&焊接设备和CNC机床及配套设备厂商有过长期且深入的交往，深刻了解他们的研发实力、产品优缺点、销售业绩与售后服务的好坏。我们能够博采众长，故因此而擅长根据用户实际需要度身打造出最具性价比的成套数控切削、切割&焊接设备，并且能提供各种升级改造和大修服务，包括内部核心部件的芯片级维修。

       目前，公司已取得上海沪工Hugong(数控等离子、激光和机器人产品)、宁波金凤Jinfeng（门式焊机、型钢生产线）、浙江骏屹Junyi（激光切割机）和飞马特焊机Thermadyne（双肪冲焊机、等离子焊机）在湖南地区的总代理权。并已于开业初期即先后成为德国凯尔贝Kjellberg等离子、瑞典伊萨ESAB等离子、美国飞马特THERMADYNE等离子、美国海宝hypertherm等离子在湖南地区的经销商。另外公司还携手上海兆展Zhaozhan、山东中迈Zhongmai、成都华远Huayuan、山东奥太Aotai和日本OTC等众多国内外知名的等离子切割和焊接设备厂家，并也已成为他们在湖南地区的特约经销商。

      公司自成立以来，坚持“诚信铸就品质”的原则，以“专业的人才，专家式服务，专注于客户”为宗旨，不断完善自身管理机制，强调以客户与市场为导向，拓宽服务范围，提高服务深度，追求与客户长远、稳定、双赢的合作关系，获得各界客户的广泛赞许、信赖与支持。另外，为了更好地服务于全国各地的用户，我们在上海、北京、天津、昆山、嘉兴、宁波、徐州、杭州、济宁、临沂、大连、成都、重庆、郑州、石家庄、深圳和佛山等客户较集中的城市均设立了维修服务办事处。

      我们不仅仅提供产品，更重要的是能够提供高效、优质的服务！！

　　

       附公司主要经营：

              1、 数控火焰、等离子、激光和机器人切割&焊接成套设备、配件和易损件的销售与技术 服务；

2、 气保焊、埋弧焊、氩弧焊、专机和机器人焊接工作站与各类通用焊接设备的销售与售后服务；

3、 数控火焰等离子、激光、机器人切割&焊接周边辅助设备的销售与服务；

4、 金凤H型钢切割、焊接生产线、整平机、组立机等钢结构生产设备的销售与服务；

5、 数控火焰、等离子、激光和机器人切割&焊接设备的大修、改造、升级、搬迁、技术支持和服务外包等。

6、 擅长维修数控切削、切割&焊接设备行业内的各种进口的数控、工控系统，伺服、变频驱动器，等离子、激光和机器人切割、焊接设备及辅助设备的内部核心部件（电路板）的芯片级维修等。

　　
　　通过现场沟通并结合贵公司的实际情况，我们最终确定如下方案为具性价比的技术方案：
　　
　　600V数控管道相贯线切割机
　　
　　一、设备简介
　　
　　1.1 设备简介
　　
　　数控管子相贯线是一种对钢管端部结合处作自动计算和切断的设备。该机器广泛应用于造船、建筑、石化、机械、冶金等行业的管道结构件切割加工。这些行业中有大量的管道结合相贯线孔、相贯线端头，还有俗称“虾米节”的弯头，此类加工大多采用制作样板、划线、人工放样、手工切割、人工打磨等落后又繁复的方法进行。我公司出品的数控管道切割机能十分方便地切割此类工件，并且操作工人不须编程、只需输人相互配合的管子的半径、相交角度等参数，机器就能自动切割出管子的相贯线、相贯孔以及焊接坡口，不再需要人工打磨。
　　
　　数控管道切割机采用圆柱坐标系数控，控制轴数为2-7轴。其具有中文界面、参数输入和人机对话功能，定角度坡口面切割功能，变角度坡口面切割功能，管道不圆度和偏心补偿功能，在线和离线自动点火、预热、穿孔功能，切割速度变化自动控制功能等。
　　
　　1.2 设备规格
　　
　　品名：数控管道相贯线切割机
　　
　　型号：KSGX.600V
　　
　　切割形式：等离子(美国维克多AC200)
　　

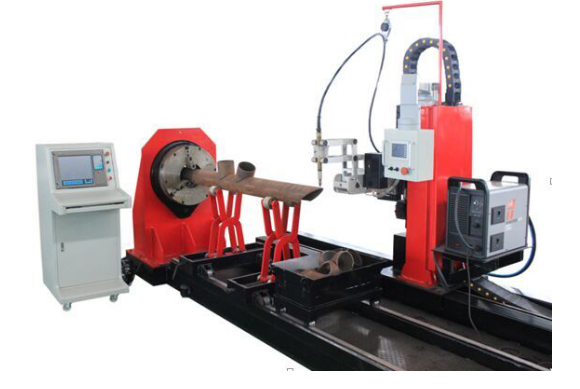

　　1.3 设备外形图(参考图，以实物为准)
　　
　　二、切割对象：
　　
　　工件长度：≤12000mm
　　
　　工件直径范围：φ60～φ630mm
　　
　　三．使用环境
　　
　　1．温度：-5-45℃；
　　
　　2．湿度：≤90%；
　　
　　3．电源：380V±5%  50HZ；
　　
　　4．等离子需压缩空气：0.6-0.7Mpa，流量≥400L/min；
　　
　　5．设备长宽高尺寸：14000mm×1500mm×2200mm；
　　
　　6．安装场地：室内安装，混凝土地基，要求地面平整，倾斜度不大于1/100；
　　
　　四、供货清单：
　　
　　序号 部件名称 品牌 备注
　　
　　1 切割机机床 凯尔达 结构稳定扎实、功能齐全、调整维修简便
　　
　　2 伺服电机 松下 稳定、可控性好、响应快速、灵敏度高
　　
　　3 减速机 国优/省优级 振动小、噪音低
　　
　　4 气动元件 SMC或同等产品 高质量气动元件，质量优异
　　
　　5 导轨 HIWIN 承载大、润滑简单、自动调心、互换性好
　　
　　6 控制器 上海交鸿 国内工控机专业品牌，奔腾2.4GHZ处理器、15彩显屏（工业级）
　　
　　7 等离子电源 美国海别德 高性能等离子切割电源及割炬，切割效率高、易损件寿命长，切割面光滑、斜度小
　　
　　8 运动控制卡 五轴 开放式多轴运动控制器
　　
　　9 随机资料 凯尔达 详细的说明设备的操作及维护
　　
　　五、主要技术参数
　　
　　1．切割钢管规格
　　
　　外径：φ60～φ630mm
　　
　　等离子较大穿孔厚度：30mm, 较佳品质切割：25mm
　　
　　有效切割长度：400-12000mm
　　
　　较大载重量： 4000Kg
　　
　　2．工件材质
　　
　　等离子切割：碳钢，紫铜，铜镍合金，不锈钢，铝黄铜，合金钢
　　
　　3．卡盘形式：三爪联动自定心
　　
　　钢管通过主轴孔径：190mm
　　
　　托架装置数量：4个
　　
　　4.  控制轴数（5轴）
　　
　　工件旋转轴（Y）
　　
　　割炬小车水平左右移动轴（X）
　　
　　割炬小车垂直上下移动轴（Z）
　　
　　割炬工件轴向平面摆动轴（B）
　　
　　割炬工件端面扇形摆动轴 (A)
　　
　　5. 工件范围
　　
　　Y轴旋转量：自由回转
　　
　　X轴较大行程：12000mm
　　
　　Z轴较大行程：350mm
　　
　　较大旋转角度：±45°
　　
　　切割坡口角度范围:等离子±45°
　　
　　6. 切割速度
　　
　　空气等离子500~5000mm/min （视管壁调节相应切割速度）
　　
　　X轴快速行走速度≤10000mm/min
　　
　　7. 割炬移动重复定位精度≤±0.2mm/2000mm；
　　
　　母线定位精度≤±0.5mm
　　
　　坡口定位精度≤±0.5°
　　
　　8. 设备功率
　　
　　设备总功率：50KW，其中等离子电源45KW（AC200）
　　
　　9. 油漆颜色
　　
　　按凯尔达标准色(也可根据贵公司的具体要求进行配色,需合同
　　
　　中详细注明)
　　
　　六、设备的主要切割性能
　　
　　1．主要相贯线相交形式：主外支内型和主内支外型。
　　
　　2．可切割的母管相贯线孔或支管相贯线端面：
　　
　　母管开正交矩形孔；
　　
　　母管开正交槽；
　　
　　母管与支管相贯正交、斜交、偏心；
　　
　　圆管对接（虾米弯）；
　　
　　圆管与平面正交、斜交；
　　
　　两重支管的相贯；三重支管的相贯；“虾米节”斜面切割。
　　
　　3．切割最小交叉角度30°
　　
　　4．提供两种端面坡口的加工方法
　　
　　定角坡口：按用户输入的角度进行坡口切割
　　
　　变角坡口：根据相贯的两面角而变化的坡口以及360°孔坡口
　　
　　5．连续切割
　　
　　机器具有多条相贯线连续切割的功能，只要将管件上需切割的数据一次输入机器，即输入相互配合的管子的半径、相交角度等参数，机器就能自动切割出管子的相贯线、相贯孔以及焊接坡口。
　　
　　七、设备基本配置
　　
　　1．数控管道切割机主要由控制系统、小车行走装置、驱动装置、装夹装置、托架装置、导轨、气路系统、控制柜、操作台等部分组成。
　　
　　2．配备等离子切割系统一套，等离子电源为海宝PMX105等离子系统。
　　
　　3．交流伺服系统：5套伺服驱动均为日本松下数字伺服系统，每套均包含伺服启动器及伺服电机。
　　
　　八、软件系统功能
　　
　　能在主管上切割相贯孔,满足主管轴线与单根支管轴线偏心与非偏心,垂直与倾斜相交等条件
　　
　　能在支管端部切割相贯线端头，满足单根支管轴线与主管轴线偏心与非偏心、垂直与倾斜相交等条件。
　　
　　能在管子上切割平行管轴心的方孔、腰形孔、圆角矩形孔，满足偏心与非偏心，垂直与倾斜相交等条件。
　　
　　能在管子上切割平行管轴心的方槽、腰形槽、圆角矩形槽，满足偏心与非偏心，垂直与倾斜相交等条件。
　　
　　能在管子切断的同时进行开槽加工。
　　
　　能切割焊接弯头“虾米节”的两端面及切割垂直和斜截端面。
　　
　　能切割同规格管材多管对接端面。
　　
　　能切割与环型主管相贯的支管相贯线端头，单根支管情况可偏心。
　　
　　能切割与矩形管相贯的圆支管端头。
　　
　　能切割多重相贯的支管相贯线端头（支管与主管轴心需相交于一点），其主管可以是直管或弯管。支管上可开定角度、变角度、定距离及变距离的坡口。
　　
　　能根据管子长度、切割形状完成自动套排料功能。管与管之间的最小交叉角度＞30度（不包括单根支管与环型主管的相贯形式）。
　　
　　数据保存分类查找，可修改重新编辑等 。
　　
　　多方位动态切割轨迹结果图。
　　
　　引割线自由设定功能，可实现无引割线、直线引割线、圆弧引割线。
　　
　　九、控制系统：
　　
　　本机输入接口为软盘、键盘、U盘、因特网，可用键盘、软盘、U盘输入。
　　
　　可以手动输入作临时性修改。
　　
　　中文显示图形界面，人机对话。
　　
　　系统内安装管子相贯线切割编程软件。
　　
　　能够与用户计算机系统进行零件加工信息的数据交换，控制切割加工。
　　
　　具有屏幕窗口放大、图形位置的编程及调整功能。
　　
　　切割速度根据板厚和切割源种类自动无级调整，多种速度控制，暂停、加减速功能。
　　
　　切割原点快速定位功能。
　　
　　切割数据轨迹保持功能，能按轨迹自动演示，重复演示功能。
　　
　　断点、断电返回原位，再切割功能。
　　
　　管子自动检测功能。
　　
　　故障自动报警、自动诊断及操作失误智能判别，警报解除功能。
　　
　　突发情况电控限位、机械限位及紧急停止功能。
　　
　　十、数控系统配置（工控机）
　　
　　1．CPU （原装进口）         奔腾处理器（2.4GHz）
　　
　　2．触摸式操作屏              15英寸彩显屏（工业级）
　　
　　3．内存容量                  256M
　　
　　4．显存容量                  8M
　　
　　5．数据输入方法              键盘或U盘
　　
　　6．数据备用                  硬盘或U盘
　　
　　7．硬盘                      80G以上
　　
　　8．轴位置控制器              5轴联动运动控制卡
　　
　　9．操作系统                  中文Windows2000
　　
　　10.网卡                     10/100M自适应
　　
　　十一、主要精度要求
　　
　　“KSGX型切割机”的切割精度能满足被切割钢管符合国家标准，能达到工件长度尺寸定位精度为0.2mm/2000mm；母线定位精度为≤±0.5mm。
　　
　　工件旋转驱动
　　
　　驱动系统                    精密齿轮箱、齿轮副传动
　　
　　伺服电机                    松下伺服驱动器、电机
　　
　　复位精度                    ±0.3°
　　
　　2．割炬小车沿工件轴向移动
　　
　　驱动系统                 精密齿轮箱、齿轮、齿条传动
　　
　　割矩小车有效行程         12000mm
　　
　　伺服电机                 松下伺服驱动器、电机
　　
　　复位精度                 ±0.2mm
　　
　　3．割炬小车上下移动轴
　　
　　驱动系统                   精密齿轮箱、丝杆传动
　　
　　割炬小车上下行程           350mm
　　
　　伺服电机                   松下伺服驱动器、电机
　　
　　复位精度                   ±0.2mm
　　
　　4．割炬沿工件轴向扇形平面摆动轴
　　
　　驱动系统                    精密行星减速机传动
　　
　　摆动角度                  45°—135°
　　
　　伺服电机                  松下伺服驱动器、电机
　　
　　定位精度                  ±0.3°
　　
　　5．割炬沿工件端面扇形平面摆动轴
　　
　　驱动系统                    精密行星减速机传动
　　
　　摆动角度                  45°—135°
　　
　　伺服电机                  松下伺服驱动器、电机
　　
　　定位精度                  ±0.3°
　　
　　十二、安全装置
　　
　　各运动部件在适当处均设安全防撞保护装置及限位开关。
　　
　　在控制箱处设有紧急停车开关。
　　
　　等离子电源安全防护按照飞马特CUTMASTER A120等离子切割机
　　
　　使用说明书。
　　
　　设备机架和等离子电源及电脑控制箱外壳都必须提供可靠接地，且电脑控制箱外壳应单独接地。
　　
　　注意！必须提供人身安全保护接地。
　　
　　十三、其它
　　
　　验收、安装、调试
　　
　　1)、甲方提供所需空间结构桁架轴线图，管件尺寸规格，乙方负责生成切割文件，以及模拟图形，乙方将模拟图形发送给甲方进行确认；
　　
　　2）、乙方在设备制造完毕后通知甲方来厂验收，验收时可对设备进行验收及双方
　　
　　确定1—2种规格（1中所生成的图形）的实物验收，在工厂无条件验收的可在用户处作最终验收。（如果生成的图形切割所需要的管材量大≥500元人民币，则需要甲方承担管材费用）；
　　
　　3）、乙方将派出技术人员，负责设备在甲方现场进行安装、调试，确保生产出合格产品。
　　
　　4)、交货周期：合同签订生效后35个工作日通知甲方到乙方现场进行验收；甲方验收完成后2天之内乙方负责打包发货.
　　
　　十四、技术培训
　　
　　1）、在甲方生产现场，乙方在完成安装、调试以及试运行后，将对甲方有关技术、操作、维修人员进行系统的设备结构讲解、操作过程和注意事项、常用维修和维护等免费技术培训。
　　
　　2）、培训内容：设备讲解、结构说明、操作说明、设备维护以及简单故障排除，还包括上机操作，生产合格产品。
　　
　　服务
　　
　　1)、售前乙方负责提供产品选型、工艺布置等相关方面的技术咨询及技术服务。
　　
　　2)、售后乙方负责安装调试，免费对甲方相关的进行技术方面的培训。
　　
　　3)、售后一年内属乙方制造质量包修壹年，在质保期期间，乙方将免费提供各种技术服务， 若由于设备质量原因造成损坏的零部件由乙方无条件更换、修复，费用由乙方负责。
　　
　　4)、设备易损件除发货时配套外，乙方保证长期提供优质优价的备品备件及易损件，以及保修期外的优质服务。
　　
　　此技术协议一式贰份，供方需方各执壹份。
　　
　　需方：                                供方：长沙聚才机电设备有限公司
　　
　　签字：                                签字：
　　
　　日期：                               日期：
　　
　　附件一：
　　
　　美国维克多Auto cut200等离子电源技术参数
　　

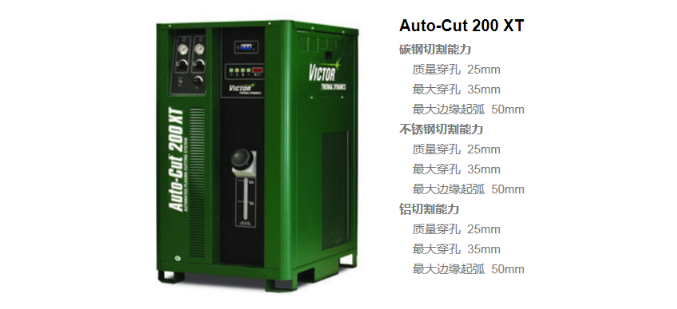

　　（此图为AC200的整机图）
　　
　　一、产品规格
　　
　　二、产品特点
　　
　　灵活切割厚薄不等的各类金属板材
　　
　　XTTM-301易损件适合切割1mm厚度到35mm的金属板材。配备XTTM-301割炬的Auto-Cut XT系统通常采用经济划算的空气作为等离子气体和保护气体，用于碳钢和大多数有色金属的切割作业，加工产品表面光洁度高，挂渣少。Auto-Cut XT 同时具备氧气等离子切割功能，可实现更高质量的碳钢切割。专有的水雾保护（WMS®）工艺则采用N2作为等离子气体并以水雾作为保护气体，用于有色金属板材切割，成本实惠，质量首屈一指。如需切割有色金属厚板，可使用Ar-H2/N2，切割厚度可达25mm(使用Auto-Cut200 XT系统）。
　　
　　低成本空气-空气切割 速度更加卓越
　　
　　维克多XTTM-301割炬易损件技术享有全球专利，堪称厚度为1mm至35mm板材切割的首
　　
　　选。该技术可同时胜任碳钢和有色金属的切割，质量上乘。
　　
　　• 热影响区域小，切割边缘表面平整
　　
　　• 割缝窄，可实现小角度、小半径的高速切割
　　
　　• 较宽的低挂渣参数设置范围
　　
　　• 电弧密度更高，实现更快作业速度的同时无损于质量
　　
　　• 以Air/Air为工作气体时，可完成不锈钢的快速切割作业
　　
　　效率卓著
　　
　　• 高速切割，每小时可生产更多零件
　　
　　• 采用水雾保护，切割速度可达同类切割系统的三倍
　　
　　• 同级别产品中输出功率较大
　　
　　• 零件使用寿命长
　　
　　• 得益于XTTM-301-割炬的SpeedLokTM快速卡座设计，更换零件引起的停机时间显著缩短
　　
　　稳定可靠
　　
　　• 充分全面的实验室测试和现场试验确保性能持续可靠
　　
　　技术领先
　　
　　• 微处理器控制，实现较佳切割质量
　　
　　• 割炬设计精密先进，切割质量领先于同级别其他产品
　　
　　• 采用N2/H2O进行有色金属切割，切割速度快于H35
　　
　　完备的气体控制功能
　　
　　借助单独的气体控制阀，等离子气体和保护气的气压和流量均可在电源处得到放心控制。仅需操作位于前面板的选择器开关，即可从保护气切换到水雾保护。
　　
　　水雾保护（WMS）显著优化有色金属的切割性能（Auto-Cut 200XT可选用）
　　
　　水雾保护优势
　　
　　• 使用氮气作为等离子气体，普通自来水作为保护气，完成高质量的有色金属切割
　　
　　• 运行成本实惠
　　
　　• 可切割厚度为1mm至20mm的板材，切割无挂渣
　　
　　• 切割表面无氧化物堆积
　　
　　• 参数范围更宽
　　
　　• 便捷易用
　　
　　• 与采用H35相比，切割速度更快
　　
　　• 水雾保护功能为 AC300 XT 的标准配置，AC200 XT可选配
　　

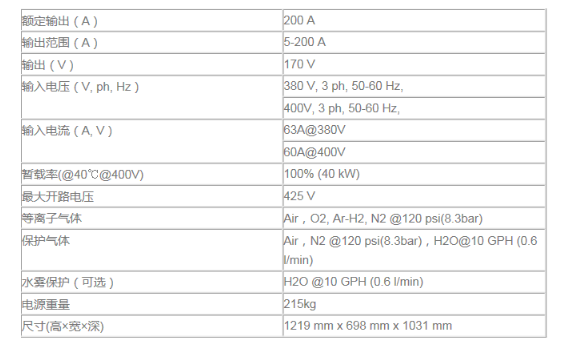

　　额定输出（A） 200 A
　　
　　输出范围（A） 5-200 A
　　
　　输出（V） 170 V
　　
　　输入电压（V, ph, Hz） 380 V, 3 ph, 50-60 Hz,
　　
　　400V, 3 ph, 50-60 Hz,
　　
　　输入电流（A, V） 63A@380V
　　
　　60A@400V
　　
　　暂载率(@40℃@400V) 100% (40 kW)
　　
　　较大开路电压 425 V
　　
　　等离子气体 Air，O2, Ar-H2, N2 @120 psi(8.3bar)
　　
　　保护气体 Air，N2 @120 psi(8.3bar)，H2O@10 GPH (0.6 l/min)
　　
　　水雾保护（可选） H2O @10 GPH (0.6 l/min)
　　
　　电源重量 215kg
　　
　　尺寸(高×宽×深) 1219 mm x 698 mm x 1031 mm
　　
