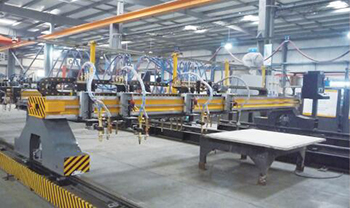

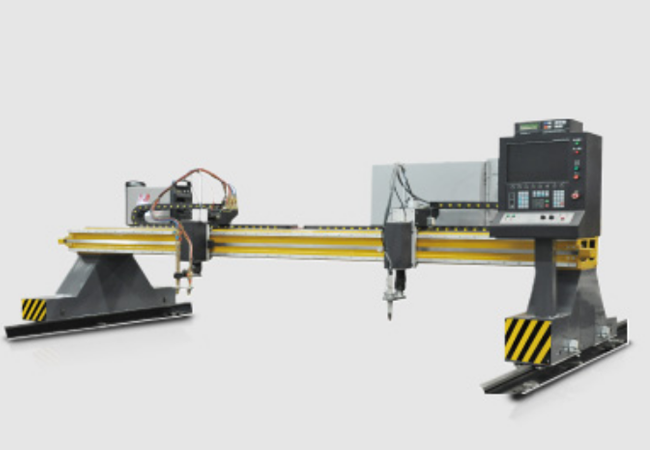

GS系列工业款 平面数控等离子切割机

    飞马特等离子电路板维修,海宝电源斩波器维修,ESAB等离子电路板维修,海宝等离子电路板维修,海宝等离子配件,Kjellberg等离子配件,凯尔贝等离子配件,Thermadyne等离子配件,等离子易损件,飞马特等离子易损件,海宝等离子易损件,原装凯尔贝等离子易损件

产品描述

高精度线性导轨。

高强度合金重轨。

稳定的端架设备。

高硬度尼龙拖链。

应用范围

广泛用于造船、机械、锅炉、钢结构、机车车辆、石油化工等行业。


■ 产品描述

飞马特等离子电路板维修,海宝电源斩波器维修,ESAB等离子电路板维修,海宝等离子电路板维修,海宝等离子配件,Kjellberg等离子配件,凯尔贝等离子配件,Thermadyne等离子配件,等离子易损件,飞马特等离子易损件,海宝等离子易损件,原装凯尔贝等离子易损件


■ 产品性能

GS系列门式数控火焰等离子切割机是一种将数控系统、精密机械、燃气技术或与等离子技术相结合的机电一体化切割机,具有加工精度好,切割效率高的优点。

可通过编程实现对钢板做任意几何形状的垂直切割,也可同时切割两个同像或镜像的零件。

根据客户要求可配备三割炬与单割炬,进行坡口切割与多点切割。还可选配直条火焰割炬,实现一次切割多条所需宽度的钢板。

        广泛用于造船,机械,锅炉,钢结构,机车车辆,石油化工等行业。

■ 结构特点

◆ 高精度线性导轨

线性横向导轨具有定位精度较高、磨耗较小,长时间维护精度,适用于中、高速运行、束制结构,受载能力强等特点。

◆ 高强度合金重轨

导轨是采用U71Mn合金制成的高强度重轨,具有载重量大、高精度,同时保证机器运行过程中的动态平衡,可根据不同配置的机型选择导轨。

◆ 稳定的端架设备


端架的设计具有刚性较好,不易变形,精度较高,稳定性强,自重轻,惯量小等性能特点。

◆ 高硬度尼龙拖链

增强性尼龙拖链具有高的压力和抗拉负荷,良好的韧性高弹性耐磨性阻燃性。高低温时性能稳定,可以使用在室外。

■ 技术参数

轨距(mm)

3000-7000

轨长(mm)

可根据用户要求配置

横向有效行程(mm)

轨距-800

纵向有效行程(mm)

轨长-2000

割炬组数(组)

可根据用户要求配置

火焰切割速度(mm/min)

50-750

空程速度(mm/min)

10000

等离子切割速度(mm/min)

视等离子电源而定

割炬升降行程(mm)

170/200

火焰切割钢板厚度(mm)

6-150
