一、数控火焰等离子切割机特点介绍
1、基本概要
ZZ-2030L-H重型便携式数控火焰等离子切割机与大型龙门切割机一样，可以切割山直线和圆弧构成的任意平面形状零件，图形动静态显示，直观易学，可直接在机器上编程，也可在电脑上绘制或利用现成的CAD文件通过随机附赠的软件直接转换为G代码程序文件，通过U盘传输到机器里，实现切割。
ZZ-2030L-H重型便携式切割机是一种高效率、高精度、低劳动强度的数控切割设备，广泛适用于各种机械制造业中金属板材的下料切割工序，可以对碳钢、不锈钢、铝及其他有色金属板材进行切割。
ZZ-2030L-H重型便携式切割机，切割方式为火焰或空气等离子，具有自动化程度高、操作维护方便、可靠性好等特点，该机结构合理紧凑，精巧，价格合理，特别适合中小企业的板材切割下料。
●横梁采用特制铝合金型材结构，铝合金型材经过去应力处理和表面氧化处理，保证刚性高，强度 大耐腐蚀，保证运行精度。
●割炬升降体连接的线缆拖挂，采用拖链式，以保证气管、电线等得以良好的保护；
●纵向配置装配有高精度齿条的专用型轨道，器运行的平稳及精准。其工作端面采用磨削工艺，保证了机器运行的平稳及精准。

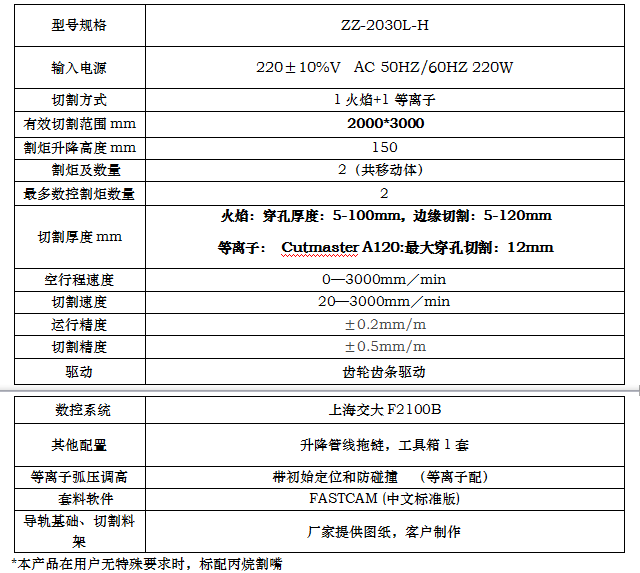

二、基本配置

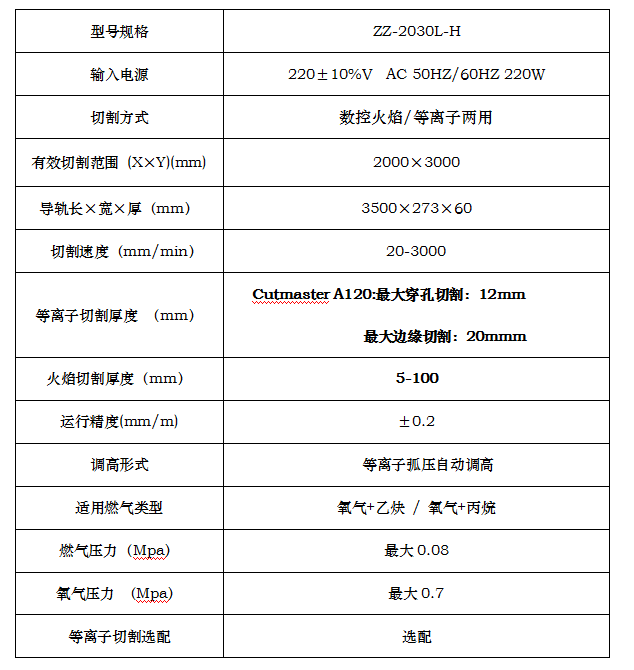

三、技术参数
四、数控系统
1，显示器使用7英寸高分辨液晶彩色显示器。可显示切割图形及切割运行轨迹。操作更加简化。
2，键盘采用按键操作模式。
3，支持U盘传输文件。也可以手动编辑切割程序（G代码）。
4，2轴直线和圆弧插补。
5，支持加工中暂停，前进，后退，调速等功能。
6，系统具有断电记忆功能和回参功能及自动穿孔切割功能。
7，系统具有手动和电动升降控制调整功能。
8，具有割缝补偿功能。
9，电子离合器操作按扭，方便实现快速定位（兼急停按扭）
10，温控风扇设计，需要冷却时才启动。延长风扇使用寿命。
11，系统可储存30个文件，每个文件可达2000行。U盘中可存储4G文件，均可随意调用。
12，高速16位单片机，FLASH存储程序和外连USB读取传输程序。
13，高细分步进电机驱动，运动平稳，低噪音，运行精度高。
14，切割速度较大可调到每分钟4米，能满足等离子切割的需求。
15， 真正抵御高频干扰，适应各种等离子机型。
五、构成部分
1，由横向导轨，纵向导轨，主机三大部分组成。
2，主机部分，机箱采用全钢防磁结构，保证数控系统可靠稳定运行。
3，驱动采用1.8°步进电机。
4，横向及纵向导轨采用铝制芯轴，内侧设有加强套，通过力学原理
设计，使其不变形。
六、基本功能
任意回退、断电记忆、割枪移位、更换割嘴、割枪穿孔停留、任意中断、电子离合器开关等。以上功能均给操作者带来了极大的方便
七、软件与套料
标配软件为: FASTCAM(标准版)软件,如需自动套料与共边 则加配FASTCAM专家版。
可将CAD图形或电脑绘制图形转换为切割零件用的G代码，将G代码文件存入优盘，输入到切割机中，系统自动将G代码转换为切割程序。
本产品配USB接口，方便程序传输。在套料软件中设置割缝补偿值。
八、编程软件
编程软件ZZ-TL (可选配FASTCAM) 基于AutoCAD的自动编程与套料系统。ZZ-TL是专为各种数控切割机配用的切割软件，该软件能较大限度的帮助用户轻松完成各种复杂零件的绘制、编程、套料，不仅使用方便，同时也带来了明显的经济效益。
①绘图方法：利用AutoCAD强大的绘图功能进行零件图的绘制和套料，并能通过DXF、DWG文件数据的处理，自动生成所需切割代码。
②工艺处理：切入点可选择边切入或拐角切入；切入方式可选择圆弧切入或直线切入；割缝补偿功能可以计算出火焰中心点的实际切割轨迹；可以任意设定切割路径和方向。
③套料手段：基于AutoCAD能对零件图随意进行平移、旋转、复制、镜像、缩放、图阵列等操作。可通过窗口技术局部放大处理。
④屏幕仿真：对各种实际切割过程都能在屏幕上模拟加工轨迹，仿真切割过程，并能任意缩放、移动。
九、等离子调高器：深圳宏宇达（XPTHC-Portable300）
＞＞产品特点
1、XPTHC-Portable3002是在我公司XPTHC-300的基础上根据便携式数控的特点设计而成，具有非常高的性价比。
2、具有设定弧压显示、实际弧压显示、定位高度设置穿孔时间设置功能。
3、具有保护帽定位、接近开关定位和双速度定位功能。
4、状态指示功能。
5、可用于国产等离子和进口等离子。
6、分压比100：1，也可按照用户要求设定分压比。
7、驱动电机：DC24V直流电机，较大功率40W。
8、PWM脉宽调制控制方式。
＞＞技术参数
1、输入电压AC24V
2、驱动方式：PWM方式
3、驱动电流：1A-3A,较大功率：40W.
4、工作温度：-10∽60℃
5、控制精度：：±1V∽±3V

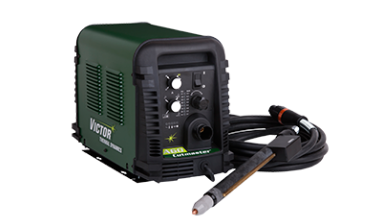

十、等离子电源：维克多Victor（原飞马特）Cutmaster A120
（一）、等离子电源简介
1.经济型等离子切割电源Cut masterA120系统，产品基本配置如下：
(1).美国维克多CutmasterA120电源一个；
(2).SL100割枪一支和7.6米的电缆一条；
(3).美国维克多割枪安装及起弧组件一套；
(4).英文说明书一本（可提供中文电子版说明书）

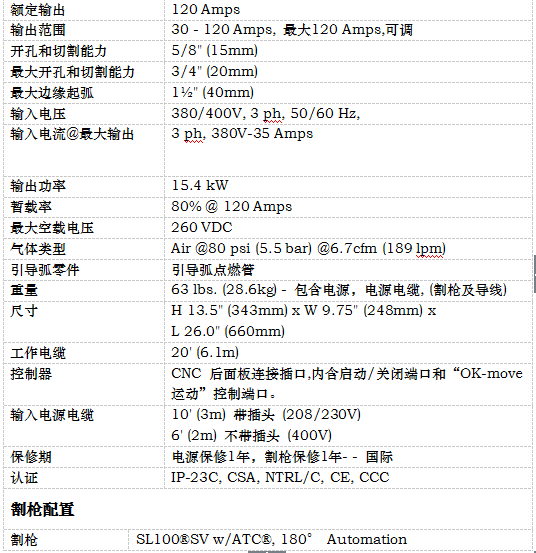

2、CutmasterA120产品规格、参数
3、Cutmaster A120产品功能及特点
接触式起弧技术避免高频干拢
切割能力:可以切割15mm以下的碳钢板、不锈钢和铝板
所有材质的钢板切割均具有很好的品质
4、机用机型的特殊特性：
标准的4芯电缆连通等离子电源与CNC接口
提供起弧/停止信号和ok to move信号
可选的CNC接口板，上有标准信号和分压后的弧压信号
同类产品中具有较高暂载率，120A电流切割时仍具有80%的额定输出
专业的内部自动控制软件
系统可检测割枪是否已连接并可自动地转换成手用或机用形式
自动操作关闭后继续吹气2S以冷却割枪并闭锁手用机型的割枪开关
45A以下切割电流可允许喷嘴接触板面切割
切割电流超过45A，如割嘴还接触板面，系统将会自动中断逆变器和OK to Move 的信号的输出，以保护工件和割嘴。
当弧转移信号丢失后， Ok to Move仍可以保留100ms。这样CNC 就有足够的时间加速到板材的边缘，从而实现工件的完全切割。
5、Cutmaster A120技术工艺
(1)．切割能力：质量切割厚度12mm、较大穿孔厚度16 mm、较大边缘切割厚度20 mm；
(2)．切割面倾斜角不大于3—5°；
(3)．切割边缘方正，过度圆角很小；
(4)．热影响范围小，切割表面平滑。
（二）、外部相关设备要求及安装条件，注意事项：
1.电气要求：
(1)．A120电源输入功率为23KVA，电流为35A，配6mm²导线，输出电流为30~120A ；
(2)．额定输入电压为380V（360~440VAC），3Phase,50/60Hz;
(3)．要求环境温度范围：0° - 50°C ；
(4)．等离子引弧电压为7KV。
2.气体要求：
(1)．等离子电源的工作气压是：4.5~6.3Bar;
(2)．较大输入气压为8.6Bar;
(3)．切割时气体流量为142~235L/min;
(4)．要求空压机的排气量为0.4~0.6m³/min,气压为0.65~0.8Bar(空压机的气压差较好不要超过 2Bar);
(5)．等离子电源到空压机的气管长度如未超过10M，则可选择内径为Φ=8mm的气管，如未超出15M，则宜选择Φ=10mm的气管，如超出15M，则宜选内径更大的钢管或PVC管；
3.机器安装要求：
(1)．等离子电源应尽量安装在无尘、通风的地方且周边要留足维护保养的空间；
(2)．连接弧压线时，松开的Work与Electrode端要尽量拧紧，否则易导致连接端子过热烧坏；
(3)．如需碰触内部电路板，必须要事先将身体上可能携带的静电释放掉，方法是双手碰触电网接地线，否则有可能造成内部电路板的非正常损坏；
(4)．安装割枪电缆的拖链的转弯半径不得小于200mm,否则有可能造成割枪电缆内部气管的爆裂；
(5)．等离子电源必须外接压缩空气精密油水分离器，否则内部的二级过滤器会很快堵住，从而造成气流量显著下降。
